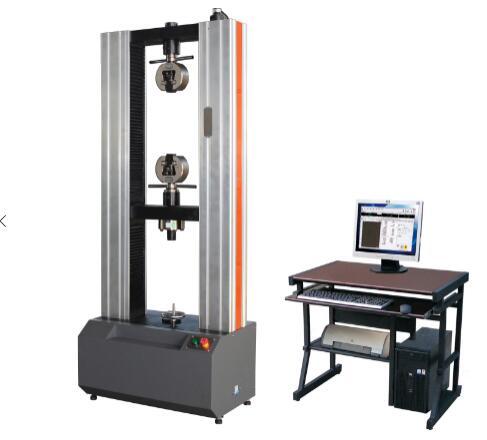

土工布專用微機控制試驗機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度 高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣 的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

本土工布專用試驗機單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

      WDW-50

試驗機等級  1級或0.5級

試驗力測量范圍  最大試驗力的（0.4%～100%）

試驗力測量精度

最大試驗力的（0.2%～100%）測量范圍內，優于示值的±1％（1級）；

最大試驗力的（0.4%～100%）測量范圍內，優于示值的±0.5％（0.5級）

試驗力分辨力    ±300000碼

變形最大值   10mm

變形測量范圍   引伸計滿量程的0.2%-100%

變形測量精度   引伸計滿量程的0.2%-100%范圍內，優于示值的±1％（1級）；

位移測量精度   優于示值的±1％（1級）；優于示值的±0.5％（0.5級）

位移分辨力     0.001mm

位移速度（mm/min）  0. 005 ~ 500

拉伸行程（mm）   700

壓縮行程（mm）   600

試驗寬度（mm）  400

力控速率調節范圍   0.005--5%Fs/s

力控速率控制精度   為±1%設定值以內

變形速率調節范圍  0.005—5%Fs/s

變形速率控制精度

速率＜0.05%Fs時，為±1%設定值以內；

速率＞0.05%Fs時，為±0.5%設定值以內

位移速率控制精度

速率＜0.01mm/min時，為設定值的±1%以內；

速率≥0.01mm/min時，為設定值的±0.5%以內。

恒力、恒位移、恒變形控制范圍   0.5%~100%Fs

恒力、恒位移、恒變形控制精度

設定值≥10%Fs時，為設定值的±0.1%以內；

速率＜10%Fs時，為設定值的±1%以內

工作環境  室溫10～35℃，濕度20%～80%

主機外形尺寸（寬×深×高）(mm)   750*500*1850

主機重量（kg）    400
