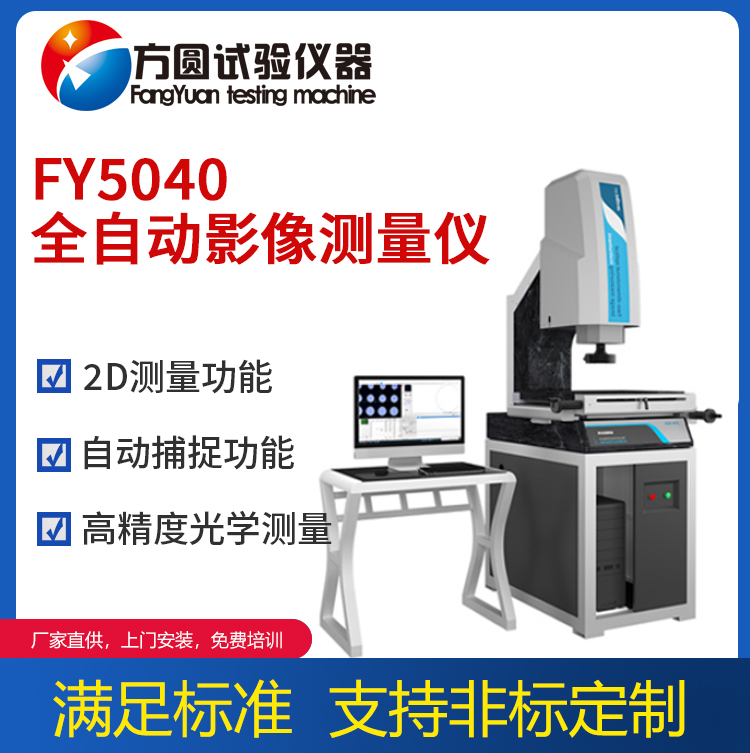

FY5040全自動影像測量?jī)x是一種在傳統光學儀器的基礎上，結合現代的影像處理和計算機軟件技術而成的，集光、機、電、算于一體的高精度光學測量?jī)x器。
  主要用于二維測量，輔助三維測量。可對工件、點、線、圓、圓弧、橢圓、矩形、距離、角度等平面幾何元素及圓柱、圓錐、球體、高度等部分三維幾何元素進行高效、快捷、精準、批量化測量。
一、技術參數：
2.1測量范圍：X*Y*Z:500*400*200mm
2.2大理石臺面尺寸：710 x 610
2.3玻璃臺面尺寸：529 x 429
2.4儀器重量：380KG
2.5電源：110V(AC) ~220V(AC)  50HZ   總功率50W
2.6外形：1160 x 910 x 1020
2.7攝像系統：彩色1/3”康斯得攝像機 變焦物鏡倍率：0.7-4.5X
2.8分辨率：11.18-3.95 普密斯鏡頭
2.9變倍方式：手動
2.10工作距離：90 ± 2mm
2.11光源系統：節、光線細膩柔和，表面光成像明亮清晰，輪廓光采用平行光源，成像清晰、邊角分明，特別對軸類、圓弧類工件測量更加精準
2.12測量精度：X、Y軸精度：≤（3+lU200）μm
2.13測量功能：
2D、2.5D元素測量：點、線、圓、圓弧、橢圓、距離、角度、矩形、O形環、槽型、開云線、閉云線、深度、高度、 平行度、垂直度、傾斜度、同心度、對稱度
3D元素測量：球體、圓柱體、圓錐等三維元素測量
組合元素測量：兩點距離、兩線距離、點到線距離、點到圓距離、線到圓距離、圓心距、兩線交點、組合角度、 角平分線、兩線中線、三點組合圓、線圓切點
2.14傳動結構：
X、Y軸傳動部分采用進口無牙光桿，移動順暢快捷、無間隙、跳動和回彈誤差
Z軸傳動采用雙導軌升降臺結構，確保Z軸上下調焦過程中無偏擺、跳動現象
研磨級臺灣高精度絲桿，讓Z軸可實現μ級的調焦
高等級的合金銅螺母極度耐磨，長久使用Z軸無掉焦現象，確保二次調焦精度
2.15數據系統：采用高分辨率光柵尺，確保三軸線性精度，X、Y、Z光學尺分辨率：0.001mm
2.16工作臺：
三層工作臺設計，高強度航空鋁合金材料，進過特殊的處理工藝，使材料內部和表面具備了超強的硬度和穩定性
長久的自然時效過程，使工作臺消除了內應力的變化，物理特性非常穩定
2.17玻璃臺：采用德國進口原片玻璃，微浮法工藝制造，經過精密研磨，具有極高的平面度和透光率
2.18底座立柱：底座和立柱采用高精度天然花崗巖，00級研磨處理，物理特性穩定，無內應力變化，使三軸具有相同的溫度特性和 膨脹系數，保證儀器精度的長久性，可靠性和穩定性。
